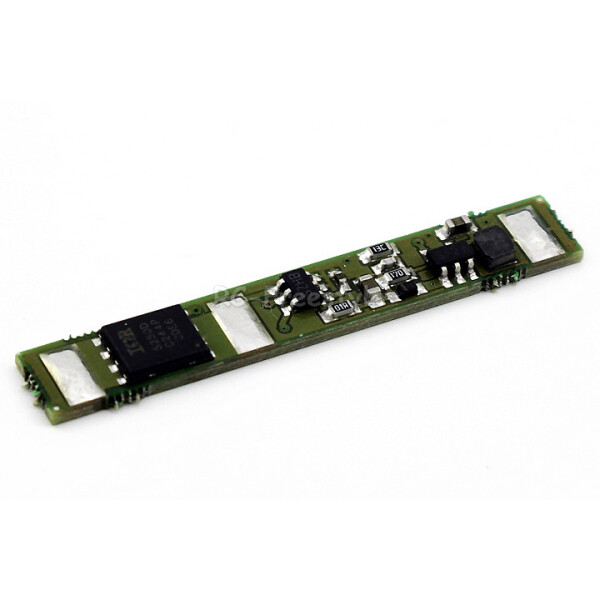

R²prototyping Notstrom R Erweiterung

Artikelnummer: R2-REF-02

GTIN: 000000002028

Kategorie: R2prototyping

Knapper Lagerbestand

17.75 CHF

inkl. 8,1% MwSt. , zzgl.

Sollte Ihre Empfängerstromversorgung (BEC/Empfängerakku) im Flugbetrieb ausfallen, setzt das Notstrom N ein und versorgt Ihr System weiterhin mit Strom, so dass Sie problemlos kontrolliert landen können.

Stk

Beschreibung

Rückflussstop für die Notstrom N RC-Pufferschaltung

Für welches Setup benötigt man die R-Platine?

Es gibt folgendes Szenario: Der Hauptakku fällt aus (Kabel, Stecker, Zelle, was auch immer...) normalerweise schaltet der Regler sofort den Motor ab, in seltenen Fällen kann es jedoch dazu kommen, dass er weil vom BEC noch Spannung kommt mit einem kleinen Delay abschaltet und somit die Caps oder LiPo leersaugt.
Es ist also ein zusätzliches Sicherheitsnetz.
Elektrisch ist die R-Platine eine "halbe" Akkuweiche. Es ist eine aktive Diode, ein FET der in Flussrichtung montiert ist, die Schaltung steuert das Gate so, das im Normalfall keine Spannung abfällt (im Unterschied zur normalen Diode). Fällt die Schaltung aus, verhält sich der FET immernoch wie eine Power Schottky Diode.

Breite: 5,8mm Länge Platine: 38,3mm Dicke: 2,1mm
