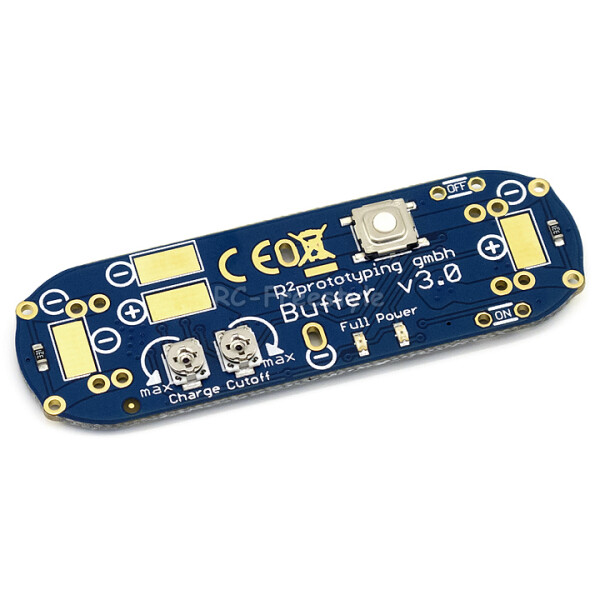

R²prototyping Notstrom N - RC-Pufferschaltung V3

Artikelnummer: R2-BUF-02

GTIN: 2000000000268

Kategorie: R2prototyping

ab Werk bestellbar
Lieferstatus: 1-3 Tage ab Lager

35.90 CHF

inkl. 8,1% MwSt. , zzgl.

Sollte Ihre Empfängerstromversorgung (BEC/Empfängerakku) im Flugbetrieb ausfallen, setzt das Notstrom N ein und versorgt Ihr System weiterhin mit Strom, so dass Sie problemlos kontrolliert landen können.

Stk

Beschreibung

Liefert Notstrom bei Ausfall des BECs bis zu ca. 45 Sek. mit Speicher Kondensatoren oder länger mit LiPo-Akkus. (abhängig von Servotyp und Belastung)
Stabilisiert das BEC und verhindert so gefärliche Brown-Outs bei Stromspitzen.
Hat eine einstellbare Unterspannungsabschaltung (manche Verbraucher vertragen kein Brown-Out, einige Servos fahren in den Endanschlag)
Funktioniert mit Speicher Kondensatoren bis max. 8.1 Volt oder mit 2S LiPo bis 8.4V.
Lädt die Speicher Kondensatoren sanft auf.
Mit Aus Taster.
Mit der ''R'' Erweiterung (optional) kann kein Strom mehr zurück zum BEC/Flugakku fliessen.

Hinweis Das System stellt sich automatisch ein auf die Eingangsspannung ein. -mit Cap's verwendbar von 4,8V - 8,1V. -wenn mehr als 8,1V benutzt wird sollte das System mit einem 2S Lipo verwendet werden.

Platinengrösse

Breite: 24.2mm Länge: 38.3mm Dicke: 2.5mm Gewicht ca. 2.7g

Betrieb

Einschalten: Die Schaltung hat keinen Einschalter. Sobald eine BEC Eingangsspannung größer als der Abschaltschwelle anliegt, aktiviert die Schaltung sich automatisch. Ausschalten: Zum Ausschalten den Taster der Schaltung verwenden. Wenn die Schaltung im Modell unzugänglich ist kann man eine Verlängerung anbringen. Dazu sind zwei Lötpunkte direkt auf der Platine, neben dem Taster.

Optional: "Notstrom R Erweiterung"

Rückflussstop für die Notstrom N RC-Pufferschaltung Platine

Für welches Setup benötigt man die Notstrom R Platine?

Es gibt folgendes Szenario: Der Hauptakku fällt aus (Kabel, Stecker, Zelle, was auch immer...) normalerweise schaltet der Regler sofort den Motor ab, in seltenen Fällen kann es jedoch dazu kommen, dass er weil vom BEC noch Spannung kommt mit einem kleinen Delay abschaltet und somit die Caps oder LiPo leersaugt. Es ist also ein zusätzliches Sicherheitsnetz. Elektrisch ist die R-Platine eine "halbe" Akkuweiche. Es ist eine aktive Diode, ein FET der in Flussrichtung montiert ist, die Schaltung steuert das Gate so, das im Normalfall keine Spannung abfällt (im Unterschied zur normalen Diode). Fällt die Schaltung aus, verhält sich der FET immernoch wie eine Power Schottky Diode.
